簡述合成纖維長絲網絡度測試儀
信息來源：常州市雙固頓達機電科技有限公司 | 發布日期：
2022-05-10 08:57:16
| 瀏覽量：1674997
關鍵詞：合成纖維長絲網絡度測試儀
合成纖維長絲（包括牽伸絲及低彈絲，不包括預取向絲）由于在織造過程中容易發生單絲分散，在后道加工過程中因與各運動部件摩擦出現單絲斷裂進而斷頭，極大的降低了織造效率。斷頭數多到一定程度時還會產生較多布面疵點進而形成次布。為解決這一問題，20世紀80年代末期，在整個化纖長絲生產企業中引入了由日本帝人公司創造的在絲條上加網絡度的新的生產方法。網絡加工是一項有效提高合成纖維長絲抱合力的技術，其加工手段一般是通過在合成纖維長絲生產過程中加裝的網絡噴嘴裝置來實現的，整個過程包括：高速移動的絲條經過噴嘴，被從噴嘴中噴射出的壓縮空氣吹動形成具有一定牢度的結點（交絡點）。 高速運動的絲條穿過安裝有網絡噴嘴的絲路，由于壓縮空氣在絲路中形成具有較快速度的氣旋，從而使絲條產生一定密度的網絡點。網絡點的個數與牢度與絲條運行的速度、網絡噴嘴規格（主要是噴嘴孔徑）、壓縮空氣壓力等密切相關。 根據網絡度的多少及網絡牢度的大小，具有網絡度的合成纖維長絲又可分為無網絲、輕網絲、重網絲等數種。由于網絡度的存在，極大的提高了絲條間的抱合力與抗摩擦力，從而有效的解決了織造過程中易出現斷頭的問題。 根據FZ/T 50001–2005《合成纖維長絲網絡度試驗方法》，常規的測試網絡度方法可以分為三種，手工移針法、手工重錘法、儀器移針法，其測試原理基本相同。此外該標準以附錄的方式增加了水槽法，該方法只適合于無彈性長絲，且由于試驗過程中沒有對絲條施加解脫力，利用該方法測試的絲條網絡度個數偏大，因而在標準中是作為規范性的附錄D出現的，算是對各種網絡度測試方法的有益補充，該方法在國內很多小企業中應用廣泛。 合成纖維長絲網絡度測試儀器移針法詳細介紹。 （1）測試原理
將加有規定解脫力負荷的針鉤在規定長度的絲條中緩緩移動，每遇到網絡結時，針鉤即停止移動，經此計數網絡結數。當針刺入絲中(將被刺絲分開兩半)的同時，儀器的程控馬達帶動移動羅拉驅動被測絲條向前移動，此時張力測試頭檢測絲條的張力，當被測絲條有一節經過針刺機構時，由于節本身具有一定張力，該張力達到儀器預先設定的條件時，即檢測到有一節點，此時針刺快速縮回機構中，再快速刺出，由于絲條在緩緩移動，剛好能重新刺入原測出的節點后方約5～10 mm(可設定)，如此往復，從而自動快速將絲條上每一節點測出并做記錄及統計分析。 （2）儀器要求
a) 具備試樣長度調節裝置；b) 具備分絲針上下移動速度、試驗速度、試驗頻率可調節裝置；c) 具備預加張力測試裝置；d) 具備數據自動分析處理裝置。
FZ/T 50001-2016 合成纖維長絲網絡度試驗方法中合成纖維長絲網絡度測試儀之儀器移針法檢測儀器測試推薦常州市雙固頓達機電科技有限公司自主研發生產SG615型全自動長絲網絡度測試儀。
【儀器用途】

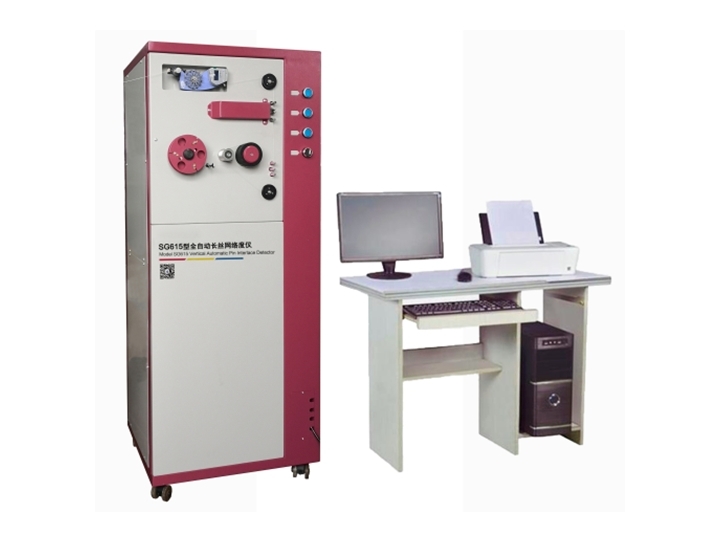

SG615型全自動長絲網絡度測試儀用于測試合成纖維長絲網絡度，采用儀器移針法，可以測試FDY、DTY的網絡結點數和網絡牢度，產品符合: FZ/T 50001-2016 《合成纖維 長絲網絡度試驗方法》。
【原理】

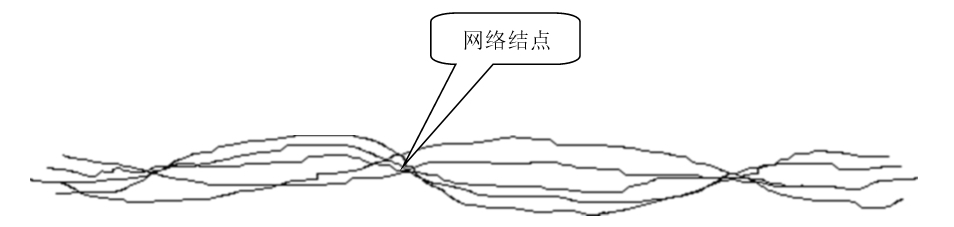

上圖是網絡絲示意圖，它由多根單絲粘合組成。利用壓縮空氣噴嘴(網絡器)對長絲進行噴氣吹絡，行成互相纏結周期性的長絲。
當刺針從一束絲中間穿過，繞絲輪帶動絲往右邊移動，碰到網絡結點時受阻，傳感器處壓力變大，力值變化到達一定值時，判斷此處一個網絡點。刺針縮回，絲束繼續往右移動，過了這個網絡點后刺針再次伸出，測量下一個網絡點。
1、把紗線放置在電機伺服系統之上，通過針刺的方法檢測及計算網絡度節點，測試每米紗線的節點數機械針刺系統也可以控制網絡度的質量，只有達到操作員設定張力的節點，可視為有效網絡度能夠?qū)谓z結合在一起的張力對于紗線在紡織中的應用是關鍵的標準一束長絲的質量由一定長度內的節點，均勻性和強度所決定。
2、通過將針刺入長絲中進行測試。這種物理測試方法是根據 FZ∕T 5000 測試標準，可以準確測出節點數量。
【特點】
1、儀器抗干擾線性能強。不單單專為實驗室所設計的也可以放置在生產線邊上使用，以便及時進行進行檢測。確保產品質量的合格，如長絲生產中遇到問題就可以及時被回饋。
2、本設備采用計算機控制全自動的伺服系統，自動控制預張力，拉伸和樣品清除。極大的解決干擾問題?？梢愿?，更精確，更有效的測試長絲紗線，節省勞力，操作簡便。
【適用標準】
l FZ∕T 50001-2005
l FZ∕T 50001-2016 等標準標準
【技術參數】
1、樣品喂入： 自動拉直及移除樣品
2、測試范圍：測試網絡結點：30dtex-500dtex
測試網絡牢度：30dtex-330dtex
3、力值范圍： 0-500cN（范圍可以根據要求配置）
3.1處理分辨率：0.01cN
3.2顯示分辨率：0.1cN
3.3具有力值自動清零和校正
4、測試速度： 0.1-10 m/min（根據紗線節點數而定）
5、測試時間： 根據結點數和解脫力40-80秒/米（根據紗線節點數而定）

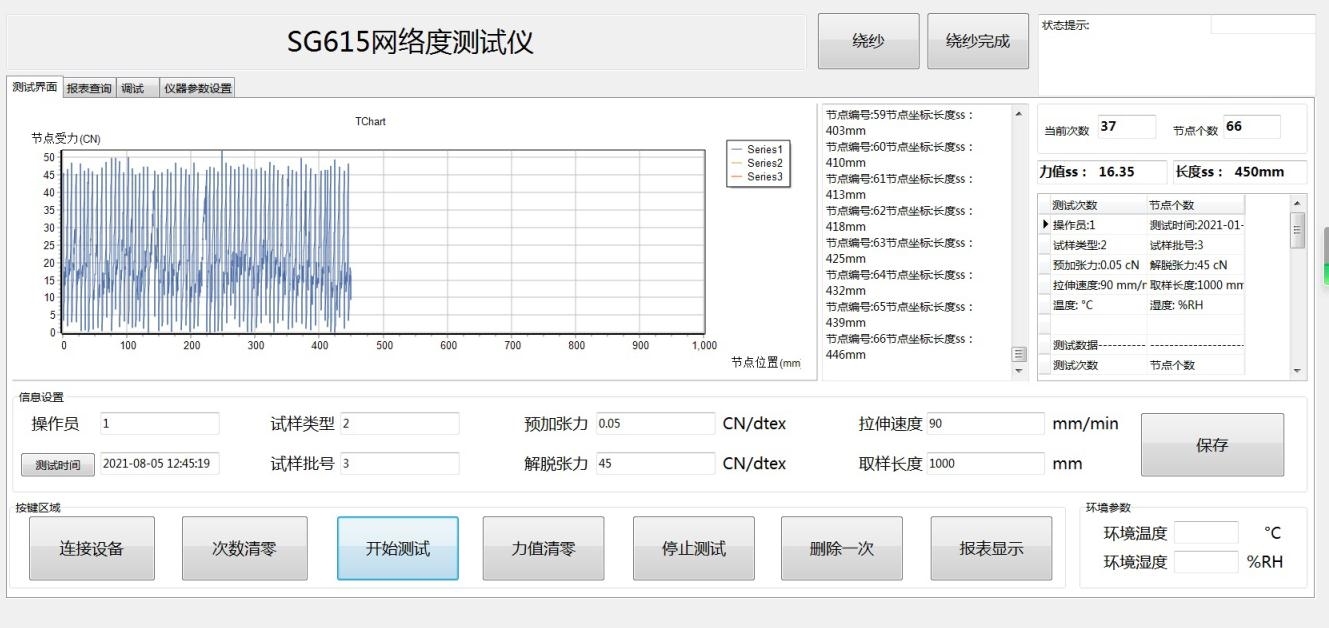

6、測試數據： 網絡度平均值，結點間距平均值，結點間距最大值，結點間距最小值，網絡牢度，各項數據的平均值，均方差，CV值
7、電源：220V，50HZ，功率約600瓦
8、外形尺寸： 主機：540mm×510mm×1350mm（長×寬×高），重量約85公斤
9、配置聯想品牌電腦和打印機1臺以及測試軟件1套
