【儀器用途】

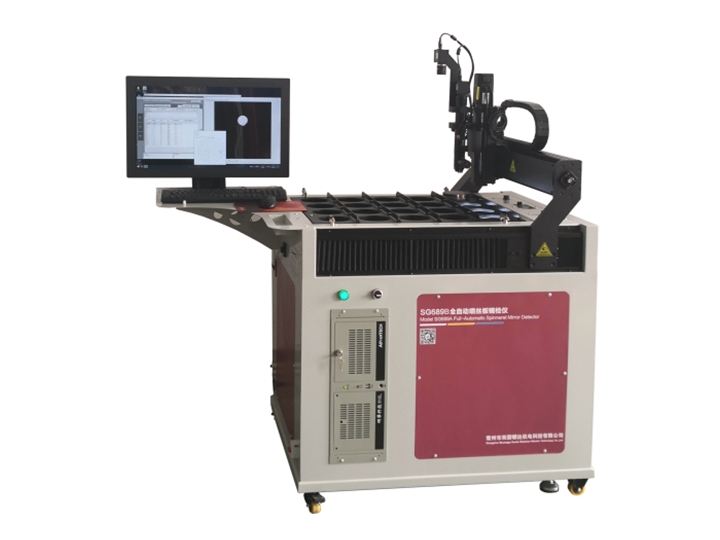

SG689B型雙鏡頭全自動噴絲板鏡檢儀(檢測儀)用于檢測各類化纖絲噴絲板(紡絲板或紡口板)的紡孔尺寸大小及是否堵塞的專用儀器。化纖絲的類型主要有工業絲、草坪絲、海島纖維、BCF、POY、DTY、特種纖維、碳纖維、芳綸、錦綸(尼龍)等。此檢測系統可以檢測常規板微孔的直徑、面積、圓度、污垢率及微孔合格情況,還可定制紡孔內壁斷層掃描功能。除此之外,我們也可以根據實際情況滿足客戶關于特殊異形孔板的檢測。
【使用本檢測系統能為企業帶來如下收益】
1.提高產品質量,減少次級品產生。用系統檢測可以做到逐孔檢測,逐孔記錄,沒有遺漏,所檢測的紡孔是以數據化進行判定,以確保檢出的都是最正確的結果,以達到最優良的抽絲質量,減少次級品產生,造成無謂損失。
2.提高效率,節約人力成本。系統可一次性擺放數塊至數十塊噴絲板(數量根據尺寸而定),對比人力的單板檢查效率大大提高。對于不合格孔,可由壓縮空氣自動清潔污垢,若壓縮空氣無法清潔干凈的紡孔,系統將用同軸光指引至該孔,由人工立即清潔或在噴絲板上自動標記,等待后續處理。該系統省時省力,既具備了時效性又能有效地管控及處置,從而達到了效率最大化。
3.檢測入廠時新噴絲板的質量。系統可以測量紡孔尺寸,經由此系統,可以對新噴絲板做入廠檢測,事先把好噴絲板紡孔尺寸的標準關,避免把不合格噴絲板安裝上線,產生次級品,造成無謂損失。
4.掌握舊噴絲板上機年限與質量。由于每塊噴絲板皆有檢測歷史記錄,便于了解噴絲板的上線時間及使用次數,進而評估噴絲板的壽命。
5.評估清洗設備不良率??闪私鈬娊z板清潔情況,進而改善前段清洗設備排程,增加噴絲板清潔度。
6.實時評估及改善抽絲制程的異常。如發現噴絲板的污孔集中于某區域,則可能是抽絲過程中,某制程溫度問題或其他問題,進而改善制程。
【檢測項目】
1.微孔直徑、面積、圓度、污垢率、微孔合格情況,特殊異形孔尺寸等數據,用戶可以在程序上自行設定判斷標準,判斷微孔是否合格,微孔面積是否過大或過小,所檢測的微孔狀態是否符合設定的范圍,檢測出的不合格數據程序上會用不同的顏色標注出來。
2.儀器程序具有雙界面暨數據界面和圖形界面,數據界面能完整顯示微孔的檢測數據,圖形界面中能直觀看到實時檢查的孔的真實情況。
3.具有孔徑測量功能,可作噴絲板出絲檢驗依據,檢測出的噴絲板數據可以直接保存在電腦里。
4.本檢測系統還具有斷層掃描功能,可以自動掃描孔內污垢情況。一般快速檢測,由于受到景深限制,只能看到噴絲板微孔表層的清潔程度,無法深入了解整個紡孔長度的污垢情況。應對此種情況,我公司優化了軟件算法,采用斷層掃描檢測模式,可以將噴絲板紡孔長度分成多個區域進行檢測,并且可以列出各段的污垢值。
【檢測流程】
放置噴絲板→設置參數→自動對焦定位→自動逐孔掃描檢測并同時產生檢測數據以及圖像→自動判斷微孔→自動清潔或自動標記(也可以手動處理)→檢測結束
【檢測方式】
1.利用計算機控制和圖像處理技術,自動逐孔掃描檢測,并對測試結果進行記錄。
2.對于不合格的噴絲板微孔,儀器自動記錄并可以進行吹氣清潔或者印章標記功能,可以采用同軸光源指示出自動清潔后任然不合格孔的位置。
【儀器介紹】
① 機械部分介紹
1.SG689B型全自動噴絲板鏡檢儀采用全自動X-Y-Z三軸運動控制平臺(也就是三軸直交機器人),采用交流伺服系統進行定位,每軸配有一根滾珠絲桿傳動,聲音小,精度高,重復定位精度可達±0.01mm。
2.2.本機采用一個畸變小的工業級廣角鏡頭和一個電動變倍鏡頭兩個雙鏡頭組合,電動變倍鏡頭為連續變倍,結合軟件可以自動快速切換不同倍率,高效快捷,廣角鏡頭+電動變倍鏡頭組合標定噴絲板模型更加方便快捷。
3.3.相機采用高幀率和高分辨率黑白工業相機,保證采集的圖像不失真,從而保證測量精度。
4.本機采用高強度金屬裝載夾具和臺面,承重性能好,更換噴絲板夾具也方便。
(通過磨床加工,保證平面度)。
5.5.裝有一個顯示器,便于觀察測試過程及進度。
② 電氣部分介紹
1.采用可靠的圖像處理算法,可以檢測出噴絲板微孔的直徑,面積,圓度,污垢率等參數(具體參數依據客戶要求而定),并自動記錄不合格微孔位置。
2.標定噴絲板模板文件通過使用者自己輸入噴絲板參數設置。
3.鏡頭實現自動對焦,提高檢測效率。
4.測試數據會保存在數據庫中,方便數據的記錄與分析。
5.5.電腦配置提升,傳輸信號速度升級到USB3.0,提高了運行速度,結合軟件算法,進一步提高了檢測的速度,根據噴絲板的規格檢測速率會有所變化(檢測速度與孔距直接相關)。
6.6.省去了復雜繁瑣的標定噴絲板模型方式,現在采用快速標定方式,更加方便效率更高。
7.檢測不同的噴絲板時只需載入不同的噴絲板模板文件,操作靈活方便。
8.本機采用研華原裝工業控制計算機,計算機配置X,Y,Z三軸控制及輸入輸出卡以及可調式光源控制器,配置工業控制計算機鍵盤和鼠標,傳輸數據快。
9.下光源可以全方位透過噴絲板微孔從而被鏡頭捕捉在顯示器上顯示優質的畫面。
10.本機采用一體機設計,外形更美觀,采用高強度金屬裝載夾具和臺面,承重性能好,更換噴絲板夾具也方便。
11.本機軟件檢測方式單鏡頭或者雙鏡頭可以自行選擇,靈活性高。
12.根據檢測需求可以選配吹氣清潔,印章標記或者數據導出等附加功能。
【鏡檢儀“全自動化”定義】
對所有噴絲孔的“全面體檢”是鏡檢儀自動完成的,即每個孔位置坐標的“自動”記錄、檢查、異??椎奈恢米鴺擞涗?、清理異??讜r可以進行手柄操作進行吹氣清潔,仍不合格的孔,可以通過同軸光源光束照在噴絲板微孔上進行定位或者印章標記。
【技術參數】
1.檢測系統尺寸大?。?/span>
檢測區域:500mm(長)×600mm(寬),可以根據用戶要求定制
檢測臺尺寸:965mm(長)×905mm(寬)×1335mm(高),可以根據用戶要求定制
2.電器柜和主機為一體式設計
3.檢測項目:微孔面積,失圓率,污垢率,特殊異型孔尺寸等
4.檢測速度:0.2-0.7秒/孔(速度根據孔距而定)
5.檢測精度:±0.01mm
6.可檢測微孔的范圍:0.01mm-5mm(超出范圍可定制)
7.噴絲板一次最多檢測個數:視噴絲板具體尺寸而定。
8.運動控制單元:X-Y-Z三軸控制平臺,采用三套伺服電機和三根滾珠絲桿
9.相機:采用2個高速黑白工業相機,噪聲小無拖影
10.光源:采用上下兩個光源,通過控制光源實現不同檢測功能
11.鏡頭:采用一個畸變小的工業級廣角鏡頭和一個電動變倍鏡頭
12.中文簡體檢測軟件,支持定制其它語言(如英文,中文繁體等)
13.設備外形尺寸:1362mm×865mm×1475mm(長×寬×高)
14.重量:189kg
【軟件主界面】

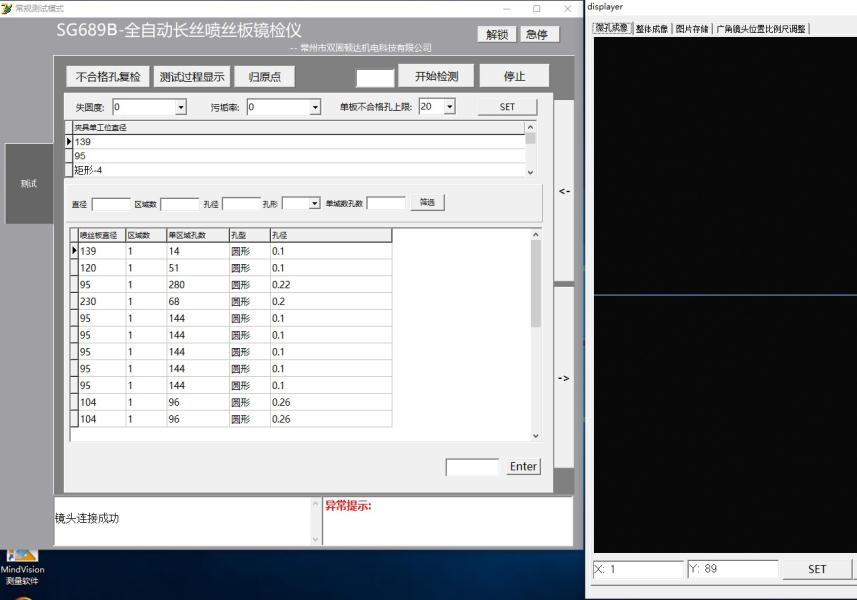

【軟件截圖-主界面】

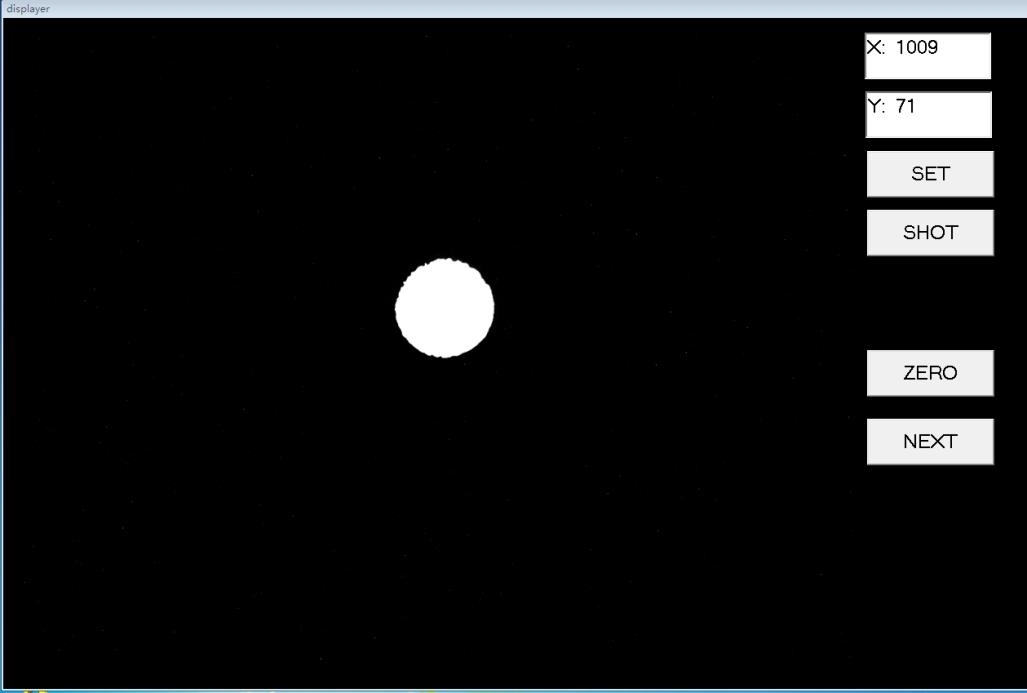

【軟件截圖-圖像顯示界面】

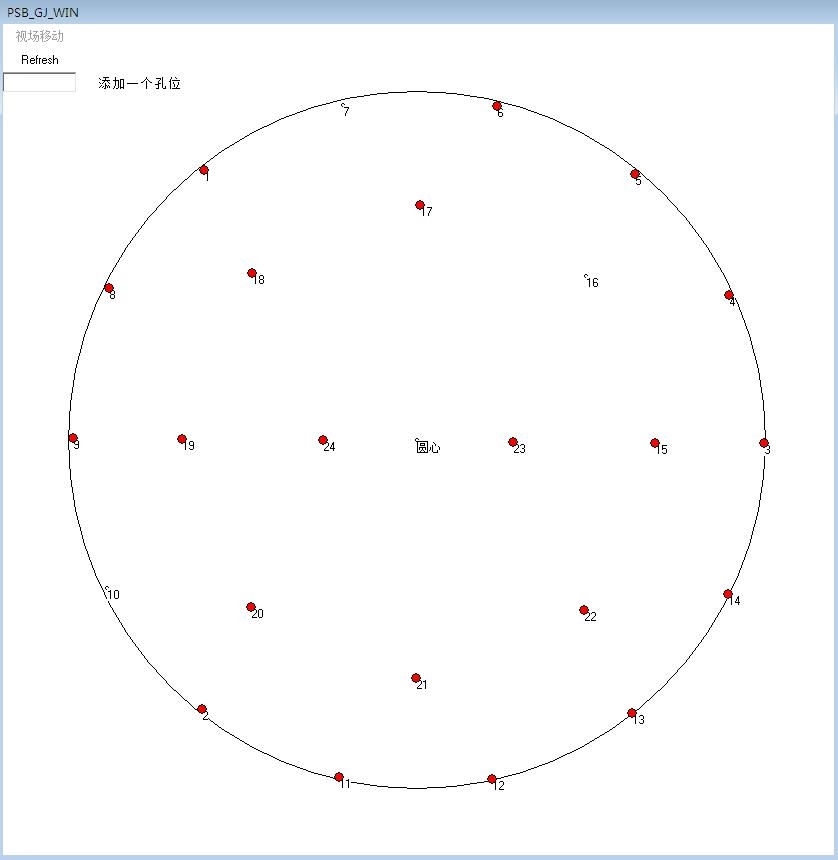

【軟件界面-噴絲板微孔孔位分布界面】
